Industrielle Thermometer

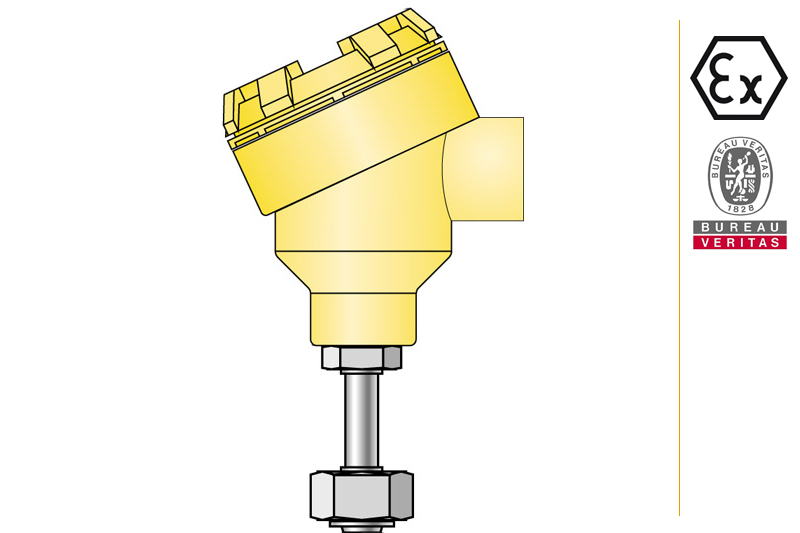

Thermometer Typ CT AL, Temperaturmessumformer Typ APT AL mit Explosionsschutzzertifikat
Material der mediumberührten Teile: 304ss oder 316Lss (andere Materialien auf Anfrage)
Prozessanschluss: M20 x 1,5, G1/2“, 1“ NPT, Flansche nach DIN oder ANSI (andere Prozessanschlüsse auf Anfrage)
Durchmesser des Messeinsatzes: 6 mm, 8 mm
Minimale Eintauchtiefe: 90 mm
Elektrischer Eingang: Gewinde M20 x 1,5 oder 1“ NPT

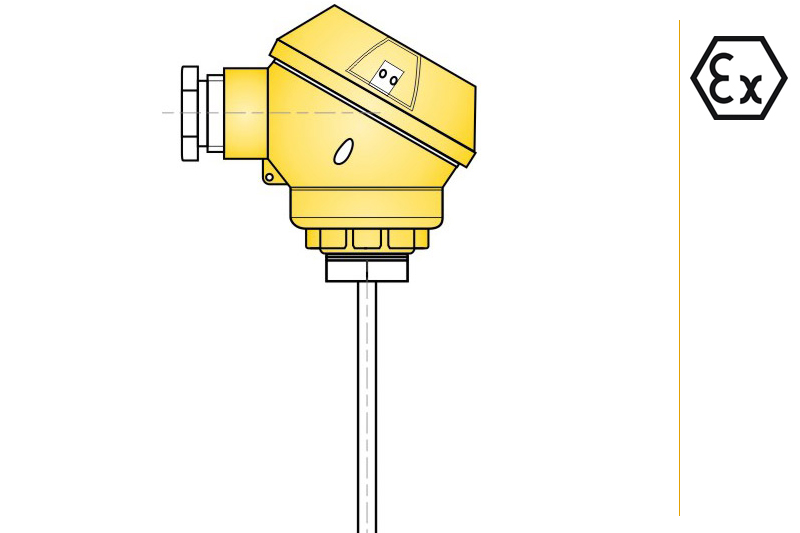

Thermometer CT I4, CT I5
Messbereich: Pt: -50...150 [°C]
max. Druckbelastung: Og4 und Og5: 1,6 MPa
Material der mediumberührten Teile: 304ss oder 316Lss (*)
Standard Eintauchtiefe L: Schutzrohr oder Sensor: L= 85 oder 120mm (*) [mm] (*)
Prozessanschluss: M20x1,5 oder G1/2” (*)
Thermometer CT GB1
Messbereich: Pt: -50...150°C / -196...150°C (*)
max. Druckbelastung: see Graph 2 (page IX/ 18)
Material der mediumberührten Teile: 304ss or 316Lss (**)
Standard Eintauchtiefe: L=100, 160, 250, 400 mm (**)
Prozessanschluss: M20x1,5 or G1/2"
Thermometer CT GN1
Messbereich: Pt: -50...500°C / -196...550°C (*)
max. Druckbelastung: see Graph 2 (page IX/ 18)
Material der mediumberührten Teile: 304ss or 316Lss (**)
Standard Eintauchtiefe: L=100, 160, 250, 400 mm (**)
Prozessanschluss: M20x1,5 or G1/2"

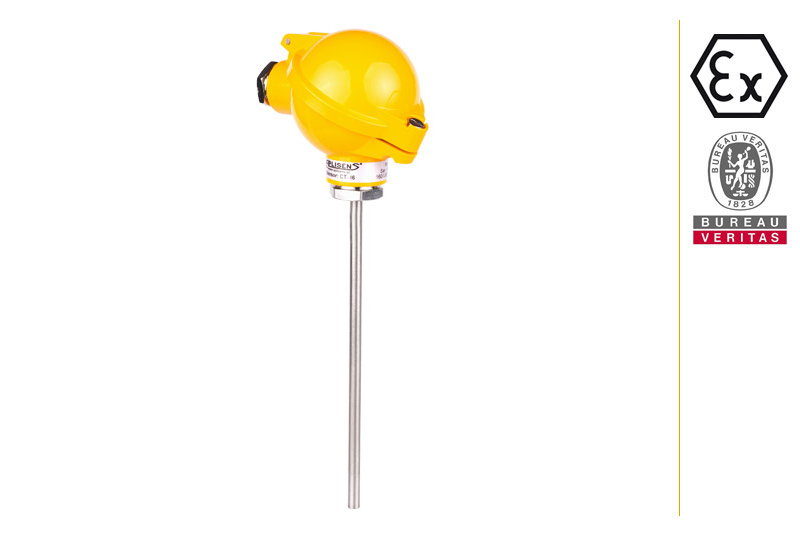

Thermometer CT T1
Messbereich: Pt: -50...500°C / -196...550°C (*)
max. Druckbelastung: see Graph 1 (page IX/ 18)
Material der mediumberührten Teile: 304ss or 316Lss (**)
Standard Eintauchtiefe: L=100, 160, 250, 400 mm (**)
Flansch Prozessanschluss

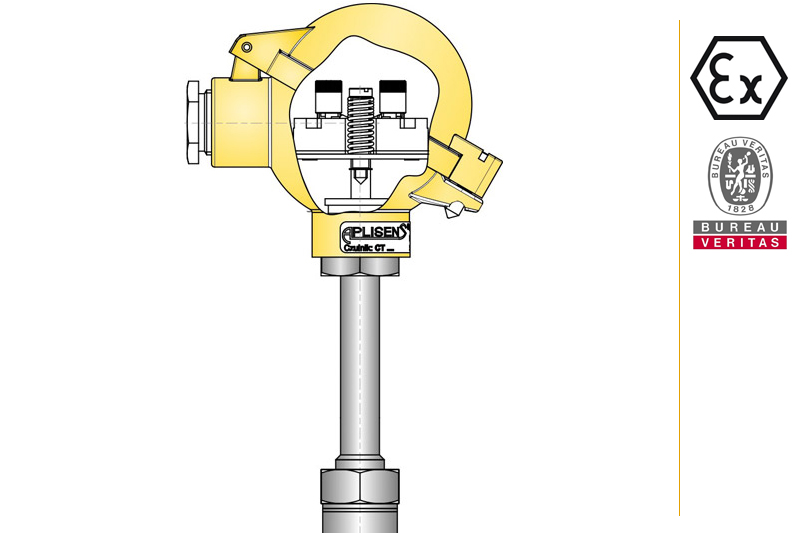

Thermometer CT SW1, CT SW2
Messbereich: Pt: -50...500°C for 10H2M, 15HM
max. Druckbelastung: see Graph 3 (page IX/ 18)
Material der mediumberührten Teile: 15HM, 20H2M (*)
Standard Eintauchtiefe: L=100, 140, 200 mm (*)

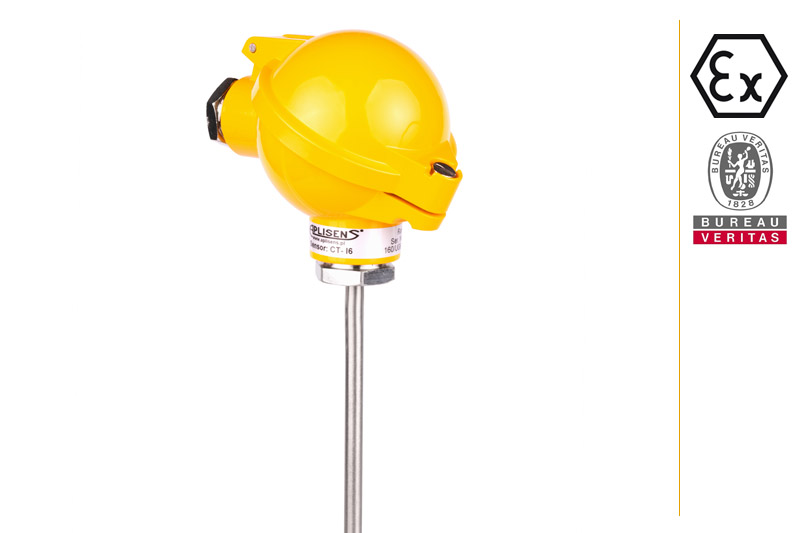

Thermometer CT I6, CT I8, CT P1
Messbereich: Pt: -50...500°C / -196...550°C (*)
max. Druckbelastung: max. 0.1MPa (*****)
Material der mediumberührten Teile: CT I6, CT I8 - 304ss oder 316Lss (**)
Standard Eintauchtiefe:
- CT I6, CT I8: L=100, 160, 250, 400 mm (**)
- CT P1: L=500, 700, 1000, 1400, 2000 mm (**)
Prozessanschluss:
- CT I6, CT I8: beweglicher Verschluss UG6, UG8
- CT P1: beweglicher Verschluss UG15, UC1-15

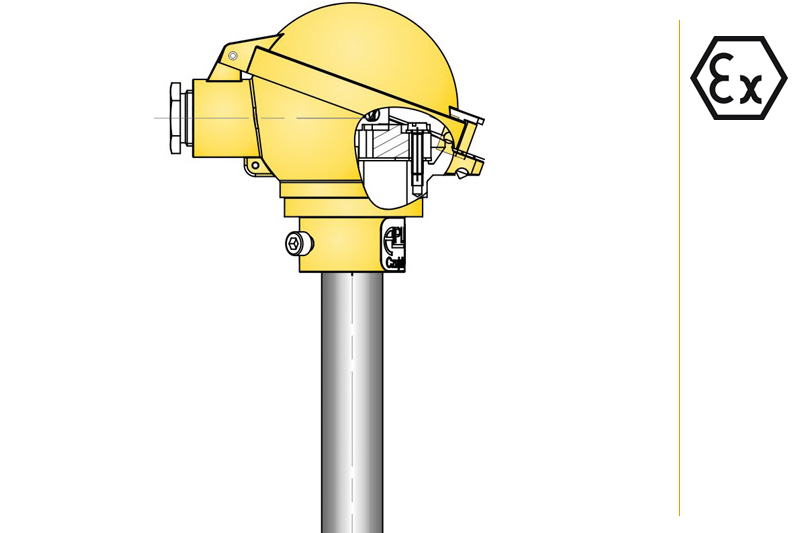

Thermometer CT U1, CT U2, CT U3, CT U4
Messbereich (konstant/momentan): J: -40...750°C
max. Druckbelastung: 0,1MPa
Material der mediumberührten Teile: hitzebeständiger Stahl (*)
Standard Eintauchtiefe: L=500, 700, 1000,1400, 2000 mm (*)
Prozessanschluss: UC1-22, UC2-22

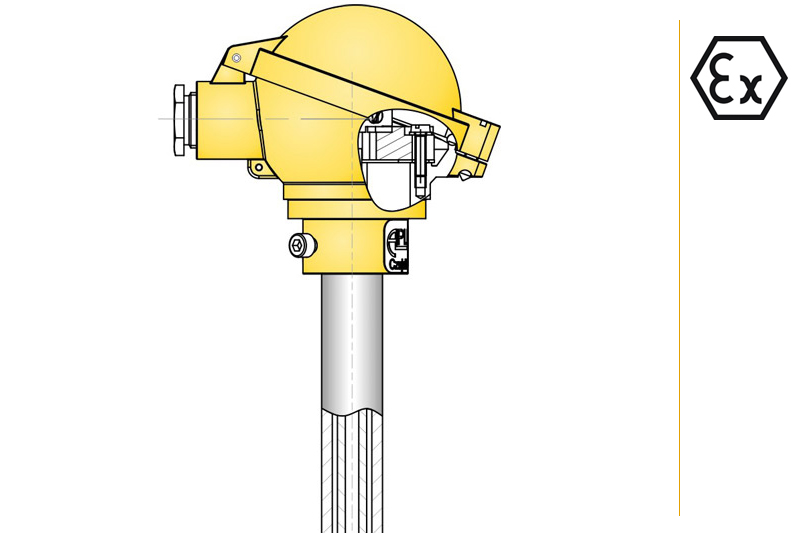

Thermometer CT UC
Messbereich (constant/momentary):
- K: -40...1000°C / -40...1100°C
- S: 0...1000°C / 0...1100°C
- B: 600...1000°C / 600...1100°C
Standard Eintauchtiefe: L=500, 700, 1000, 1400 mm (*)
Prozessanschluss: UC1-22, UC2-22

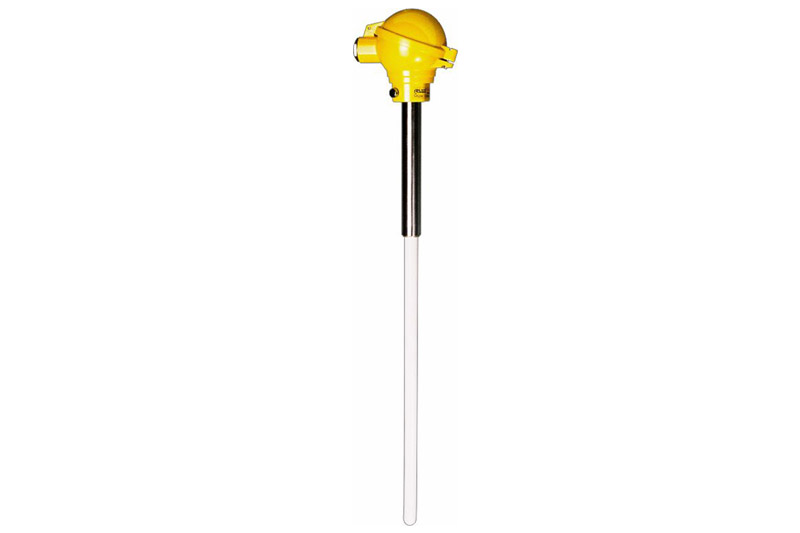

Thermometer CT C, CT C1, CT C2, CT C3
Messbereich (konstant/momentan):
- K: -40...1000°C / 0...1100°C
- S: 0...1300°C / 0...1600°C
- B: 600...1600°C / 660...1700°C
max. Druckbelastung: 0,1MPa
Material der mediumberührten Teile: mullite Keramic Material 610
Standard Eintauchtiefe: L=500, 700, 1000, 1400 mm (*)
Prozessanschluss: UC1-15, UC2-15, UC1-22, UC2-22

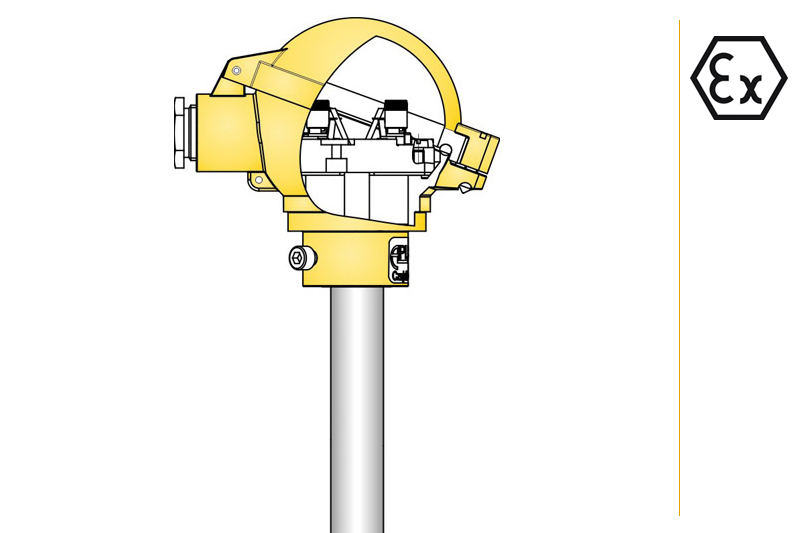

Thermometer CT F
Messbereich (konstant/momentan): - J: -40...750°C - K: -40...1000°C
Material der mediumberührten Teile: Halteelement aus hitzebeständigem Stahl 1.4841, Messelement INCONEL
Standard Eintauchtiefe: L1, L2- gemäß Spezifikation
Montagelänge für Griff S= 100 mm oder nach Kundenvorgab

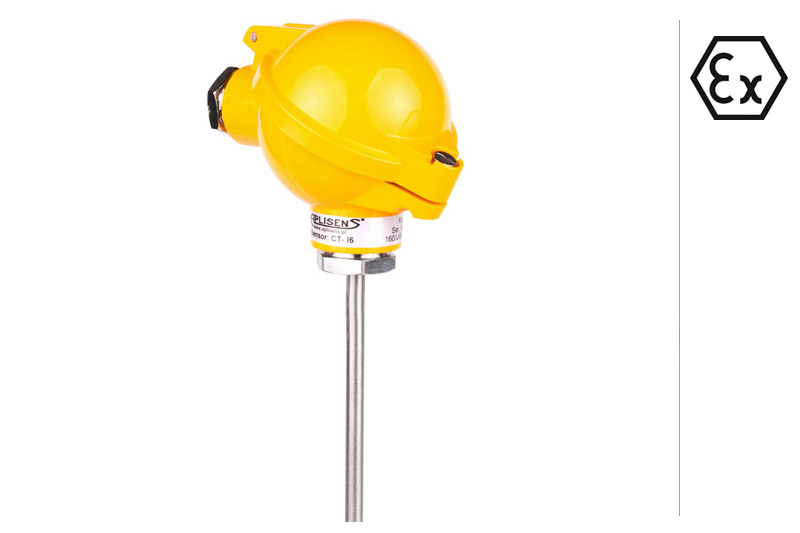

Thermometer CT X
Messbereich :
- Pt: -50...500°C
- K: -40...750°C
- J: -40...1000°C
Material der mediumberührten Teile: 316L- für Pt, INCONEL 600- für Thermoelement
Standard Eintauchtiefe: L- gemäß Spezifikation
Standard Kabellänge: L- gemäß Spezifikation
